N系列双头高速精密火花机
产品分类：
N系列
产品描述：
二机头结构，二机头既可加工单壹模具亦可同时各别加工多个模具加工能力多样化，可使生产效率提高2倍以上
关键词：
上一页
N系列双头高速精密火花机
下一页
产品描述
特点
●二机头结构，二机头既可加工单壹模具亦可同时各别加工多个模具加工能力多样化，可使生产效率提高2倍以上。
●采用固定工作台设计，并采用完全箱型设计，密集的多层助骨补强确保重负荷时机台不变形。

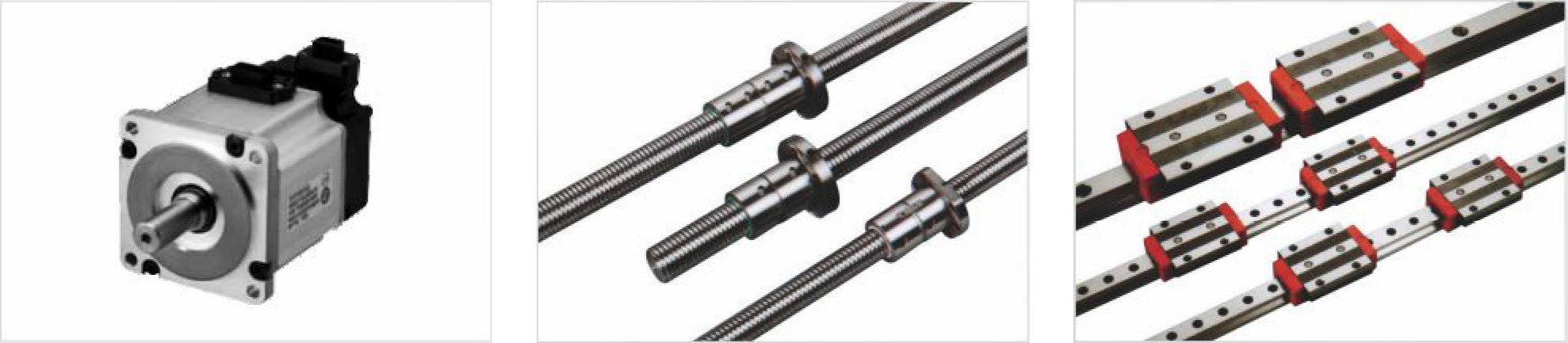

●X.Y.Z三轴采用瑞士名厂45mm"Schneeberger"线性导轨 其中Z轴采用滚珠线轨，刚性更强。
●X.Y.Z三轴采用台湾进口C5级双螺母滚珠丝杆。
●X.Y.Z三轴均采用日本原装进口"Panasonic"AC伺服马达，油压自动升降门。
●二组过滤器设计。
规格参数配置
| 机型/项目 | PLS-N180B | PLS-N200B |
| 工作槽内径尺寸（mm） | 3500*1800*650 | 3800*1800*850 |
| 工作台尺寸（mm） | 2000*1000 | 2400*1100 |
| 工作行程（mm） | 1200／1200*700*500 | 1200／1200*800*600 |
| Z轴距工作台面高低点（mm ） | 800-1300 | 850-1450 |
| 最大加工电极重量（kg） | 450 | 450 |
| 最大加工工件重量（kg） | 9000 | 12000 |
| 最小驱动单位（mm） | 0.001 | 0.001 |
| 机床重量约（KG） | 12000 | 15000 |
| 油箱容量（L）（浸油式标配） | 4200 | 5400 |
| 油箱容量（L）（冲油式选配） | 1400 | 1400 |
| 机床外形尺寸（mm） | 4200*4200*3500 | 4500*4200*3700 |
| 标准配置 | 自动灭火装置、电极夹头、过滤芯、工具箱、説明书、工作灯 | |
| 选装配置 | 电火花加工液、柔性快速夹具、磁力吸盘 | |
*标准配置及选装配因版本不同而异,本产品不断发展的原则，我公司保留随时改变产品技术参数、装备、选装件和颜色等权利。
*本参数表示提供一般信息，并不作属合同性文件。
