N系列牛头高速火花机
上一页
双头高速火花机-N140B
下一页
产品描述
特点
●二机头结构，二机头既可加工单壹模具亦可同时各别加工多个模具加工能力多样化，可使生产效率提高2倍以上。
●采用固定工作台设计，并采用完全箱型设计，密集的多层助骨补强确保重负荷时机台不变形。
●X.Y.Z三轴采用瑞士名厂45mm"Schneeberger"线性导轨 其中Z轴采用滚珠线轨，刚性更强。
●X.Y.Z三轴采用台湾进口C5级双螺母滚珠丝杆。
●X.Y.Z三轴均采用日本原装进口"Panasonic"AC伺服马达，油压自动升降门。
●二组过滤器设计。
规格参数配置
| 机型/项目 | PLS-N200B | PLS-N250B | PLS-N270B | PLS-N320B |
| 工作槽内径尺寸（mm） | 3500*1800*850 | 3500*1800*850 | 3800*1800*800 | 4500*1800*800 |
| 工作台尺寸（mm） | 2000*1000 | 2500*1200 | 2700*1200 | 3200*1200 |
| 工作行程（mm） | 1200*800*600 | 1450*900*600 | 1750*900*600 | 2400*900*600 |
| Z轴距工作台面高低点（mm ） | 650-1250 | 650-1250 | 650-1250 | 700-1300 |
| 最大加工电极重量（kg） | 450 | 450 | 450 | 450 |
| 最大加工工件重量（kg） | 12000 | 12000 | 13000 | 15000 |
| XYZ定位精度（mm） | 0.01 | 0.01 | 0.01 | 0.01 |
| XYZ重复定位精度（mm ） | 0.002 | 0.002 | 0.002 | 0.002 |
| 最小驱动单位（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| 机床重量约（KG） | 15000 | 18000 | 20000 | 25000 |
| 油箱容量（L）（浸油式标配） | 5400 | 5400 | 5600 | 6500 |
| 油箱容量（L）（冲油式选配） | 1400 | 1400 | 1400 | 1400 |

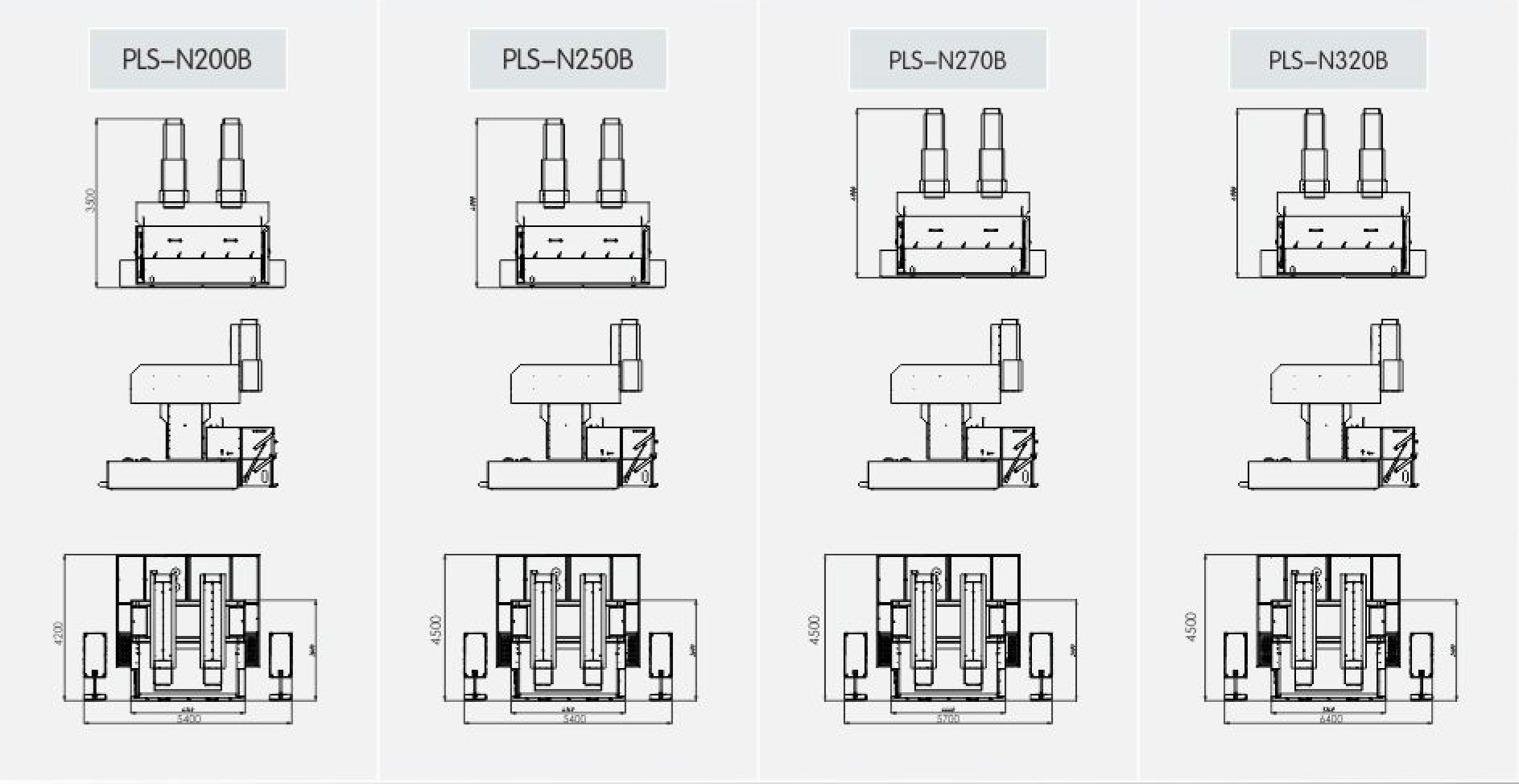

| 机床外形尺寸（mm） | 5400*4200*3500 | 5400*4500*4000 | 5700*4500*4000 | 6400*4500*4000 |
| 机电一体外形尺寸（mm） | 4200*4200*3500 | 4200*4500*4000 | 4500*4500*4000 | 5200*4500*4000 |
| 标准配置 | 自动灭火装置、电极夹头、过滤芯、工具箱、説明书、工作灯 | |||
| 选装配置 | 电火花加工液、柔性快速夹具、磁力吸盘 | |||
*标准配置及选装配因版本不同而异,本产品不断发展的原则，我公司保留随时改变产品技术参数、装备、选装件和颜色等权利。
*本参数表示提供一般信息，并不作属合同性文件。

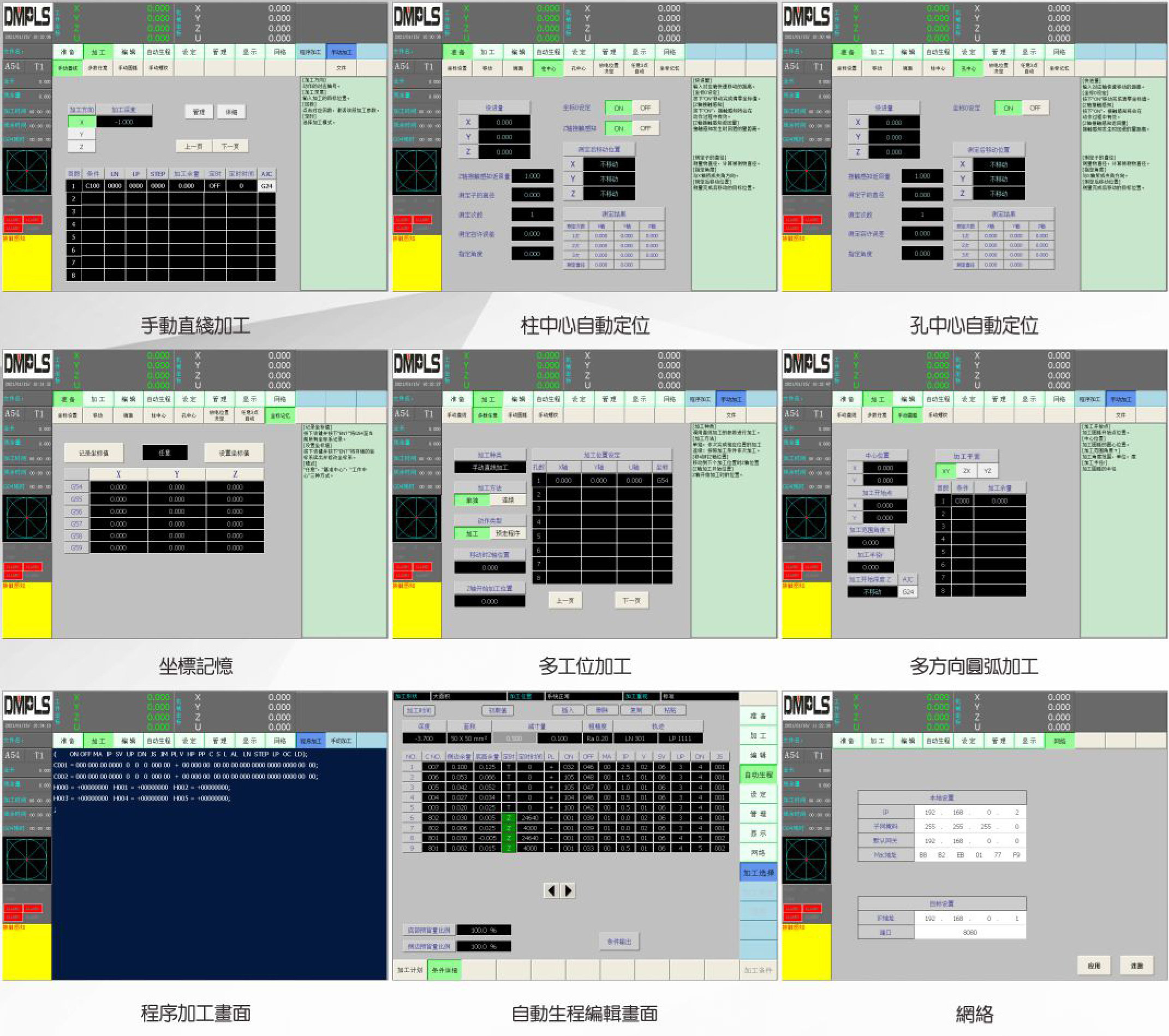

操作系統
数控电源配置
| 基本参数 Basic parameters | |
| 电机功率 Elecric power | 标准配置50A（100A可选择） Standard 50A (I00A optional) |
| 输入方式 Input mode | 键盘、鼠标、触摸屏 Keyboard, mouse, touch screen |
| 显示方式 Display moe | 15寸LCD 15"LCD |
| 驱动类型 Driving type | 数字交流伺服驱动AC Digital AC servo chive AC |
| NC指令 NC instruction | 通用G代码 Generic G code |
| 放电功能 Discharge function | |
| 基本放电功能 Basic discharge function |
手动直机、多数个加工、厦弧加工、螺纹加工、自动生程加工 Manual straight line, most processing. arc processing thread processing. Qutomatic raw process processing |
| 加工时间累计功能 Processing time accumulation function |
放电时系统将会自动累计总时间 When discharging. the system will outomatlically accumulate the total amount |
| 单节加工结束短回退 Short rewind after single sectian processing |
单段加工结束可自定缩短回退距离 AI the end of single stage processing. you con custormize short backoff distance |
| 加工深度、余量显示 Processing depth, allowance dispilay |
加工时可以显示目标深度和剩余深度 Target depth and remaining depth can be displayed during machining |
| 实时修改放电参数 Modify dscharge parameters in real time |
放电时无需暂停即可修改参数 Parameter can be modilied without pausing during discharge |
| 手动-直线多轴加工 Manwal - linear multi-axis machining |
手动-直线加工画面支持多轴加工 Manual。Inear machining screen supports mulli-cois machining |
| 自动生程加工 Automatic production process processing |
多方向自动生成放电功能 Multi-drection automalic generating dicharge function |
| 多位置X、Y、Z轴加工 Miulti-positionX, Y, 2 Qxis machining |
側向支持多位置加工 Lateral support tor multi-posifion machiningSupport multi- plane arC processing |
| 圆弧加工 ArC procesing |
支持多平面台弧加工、支持多腔位圆弧加工 Support multi - covity arc processing |
| 暂停加工回起始点 Pause processing bock to the starting point |
暂停加工时，可选择加工轴原轨迹返回到起始点 When processing is suspended, the original trojectory of the machining axis can be selected to retum to the starting point |
| 高速石墨回路 High speed grophite circult |
高速石墨加工数据库 High-speed graphite processing database |
| 镜面加工回路 MITOf fnish circult |
支持镜面放电 Support miror discharge |
| 特殊加工回路 Special machined circuit |
硬质合金、钛合金、铝合金 Hard alloy, titanlum aloy, alurminum alloy |
| 智能防积炭功能 Intellgent anti-carbon function |
检测到积炭会自动回退。超出系统设定值将报警 If the cartbon deposit is detected. it will automatically go back, and the system will alarm请it exceeds the set value |
| 扩展功能 Extend the functionality | |
| 电极库功能 Func tion ot electrode lbrary |
支持手动数据导入功能 Support manual data import function |
| 数据接口 Data intertace |
支持物联网 Support internet of Things |
| 全闭环功能 Ful closed loop function |
光栅尺反馈 srating scale feedback |
| 恒温电柜 C onstant temperature electic cabinet |
保持电柜在常温状态下运作 Keep the electric cabinet operating at normal temperature |
| 系统功能 System function | |
| 基本功能 The basic function |
准备、加工、编辑、自动生程等功能 Preparation, processing. editing, Qutomatic production process and other tunctions |
| 智能定位功能 lntellgent positioring function |
综合传统操作模式为一体，提高效率、减少操作 Integrate the traditional operation mode to improve the efficiency and reduce the cperation |
| 超常定位功能 Superormal positioning function |
多工位定位和数据储存量 Miutti-station location and data storage copacity |
| 抬刀二级高跳功能 Ralse knife two level high jump function |
定时或周期拾刀后，增加一次高跳功能 Atter timing or cycle lift knife, odd a high jump function |
| 精准补偿系统 Precior compersalion system |
补偿机械存在的精度误差或弥补机械老化导致的精度误差 Compensate the accuracy error existing in the machinery of make up tor the accurocy error caused by mechanical aging |
| 坐标系数量 Number ol coordinole syslems |
60组坐标系 60sets of Coordinate systems |
| 控制轴数 Number of confrol shaft |
三轴联动(最高可支持七轴) Three-axis linkage (can support up to seven axes} |
| 防火控制系统 Fre control system |
分段式探头温度检测功能 Segmental probe temperature detection functlion |
| 油位控制系统 Oill level confrcsystem |
监测液槽内加工液高度预防无油加工隐患 Monitor the height of the processing fluid in the tank to prevent ol processing hazards |
| 触摸屏输入 louch screen input |
触摸式操怍 Touch operation |
| 补正功能 Correction functon |
电拯偏差值可手动输入/自动导入系统，加工自动读数值 Electrode deviation value can be manually input/automaticolly imported into the system, processing automaticaly reod the value |
| 坐标记忆 Coordinotes the memcry |
偏移量坐标功能 Offset coordinate function |
| 自动记忆功能 Auomatic memory functon |
自动记忆坐标:开机无需归零、断电时无需复归(自定义) Automatic memory coordinates. no need to return to zero when power on, no need to return when power off custom] |
| 语言选择 Languope selection |
中文、英文 Chinese, English |
| 报警信息提示功能 Alom infcrmotion prompt functon |
设备异常及出现警报时可提示警报信息 The alarm message con be prompted when the equipment s abnormal and the alorm appears |
| 传输方式 Trarsport |
支持USB/LAN Support USB/LAN |
| 自动油泵功能 Automatic oill pump function |
用户可自定义油泵开启/关闭模式 Users can customize the ol pump on/off mode |
| 摇动功能 Shake function | |
| 自由摇动Free to shake | 通常形状摇动模式Usually the shape shakes the mode |
| 象限摇动功能Quadrant shaking function | 用户可根据电极情况自定义象限区域选择摇动方式Spherical electrode processing can ensure the accuracy of the sphere to the greatest extent |
| 锁定摇动功能Lock swing function | 锁定深度进行摇动 Lockling depth and shaking |
| 分段摇动功能Segmental rocking function | 在当前Z轴位置分段摇动(可提高效率减少损耗) Swing in sections at the current I-axis position (can improve efficlency and reduce loss) |
| 球形摇动The spherical shaking | 球面电极加工，可以最大程度保证球面的精度 Spherical electrode processing can ensure the accuracy ot the sphere to the greatest extent |
| 放射摇动Radiation shaking | 清角加工时能够有效提升清角的质量 Angle cleaning con etfectively improve the quality of Angle cleaning |
| 桶形摇动The bucket shaking | 桶形电极加工可以保持底部行状的精度 Bamel electrode machining can maintain the accuracy of the bottom row |
